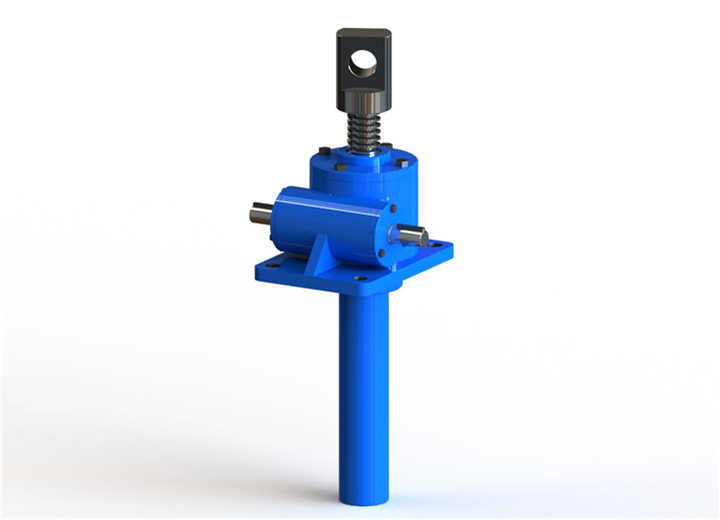

一、产品概述及性能

---

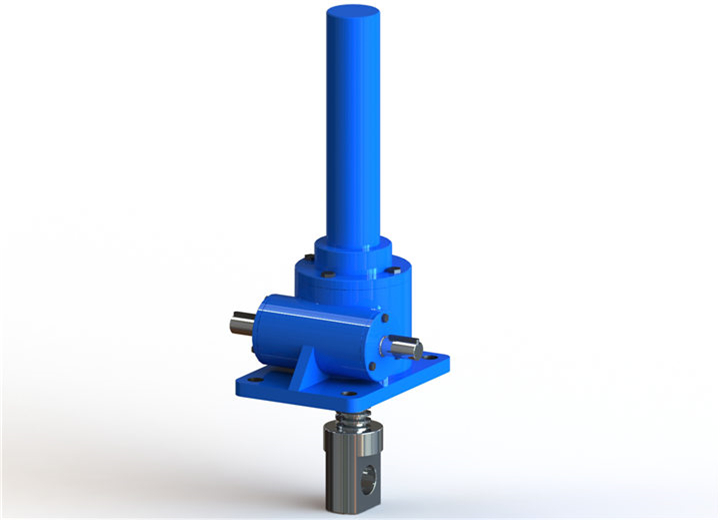

SWL系列蜗轮丝杆升降机作为一种基础起重部件，由90年代引进，经原太重标准逐步演化为JB/T8809-1998行业推荐标准。产品通过蜗轮传动丝杆完成提升、下降、推进、翻转等动作功能，主流驱动源可分为电动机  ， 驱动和手动驱动，也支持液压、气动等其它驱动方式。电动机驱动可实现定速驱动和调速驱动，同时支持搭载高精密伺服驱动控制系统，可按照设定程序指令完成精准控制，实现智能传动 “ Intelligent transmission system  ”工作系统。产品标准承载能力范围从100KG~120t,最高输入转速1500r/min，允许最大提升速度3.1m/min，工作环境温度-20~100C°之间，丝杆工作行程长度可按客户要求制造。

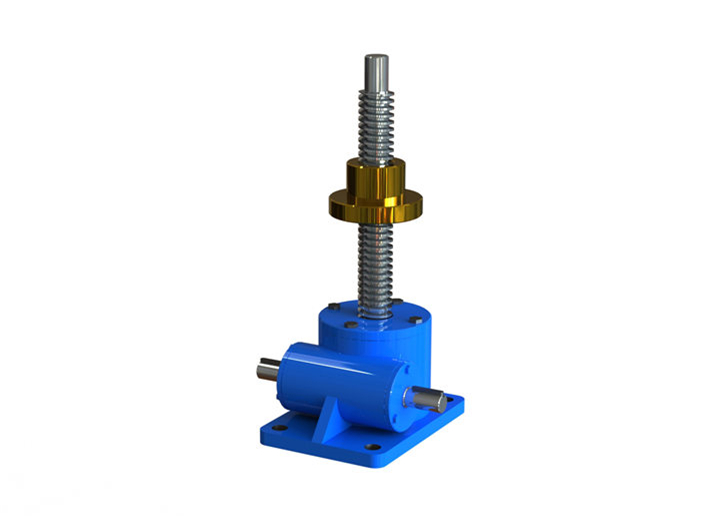

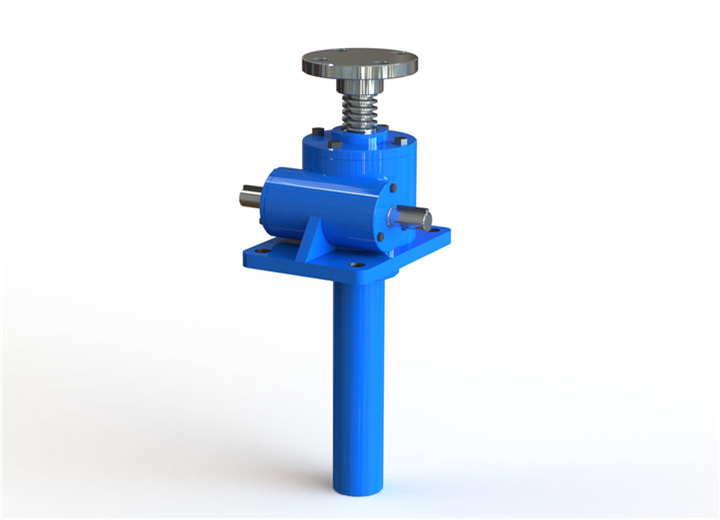

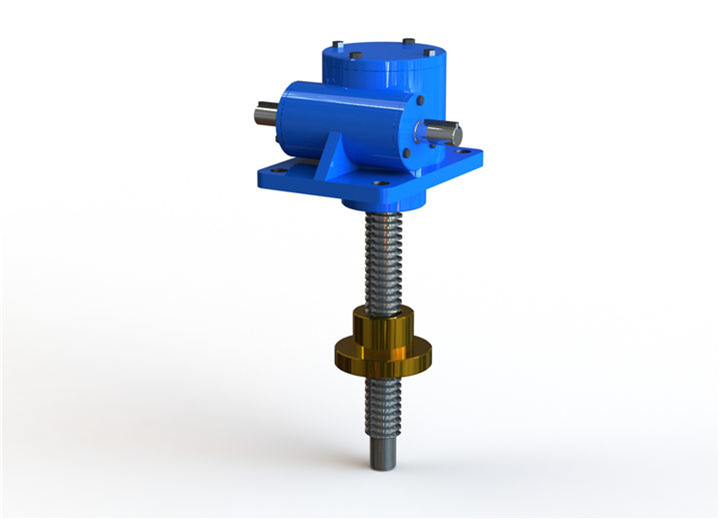

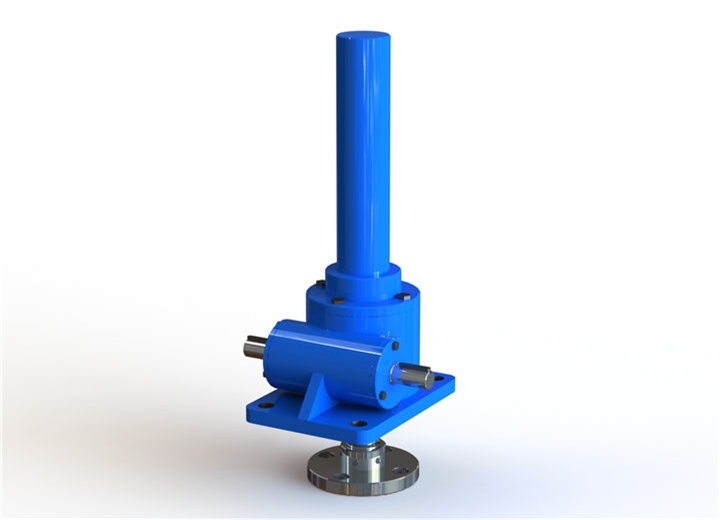

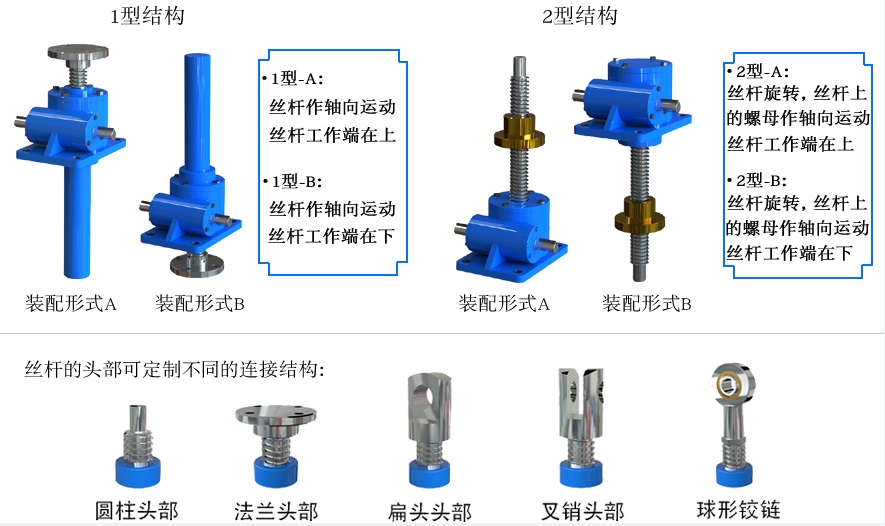

二、产品结构和装配形式

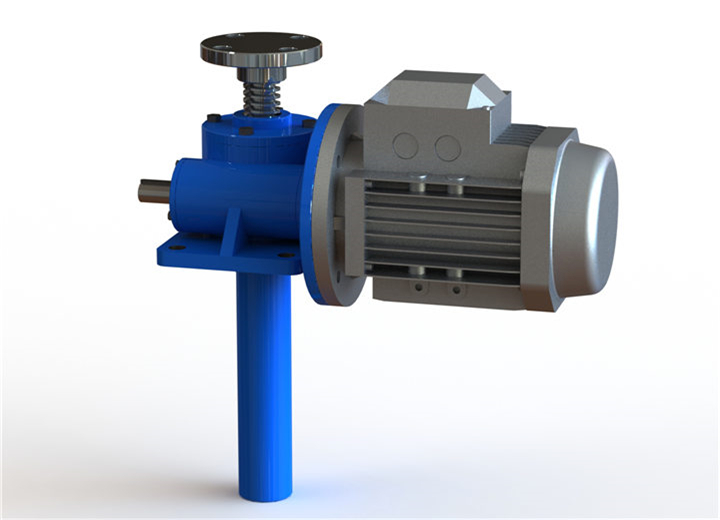

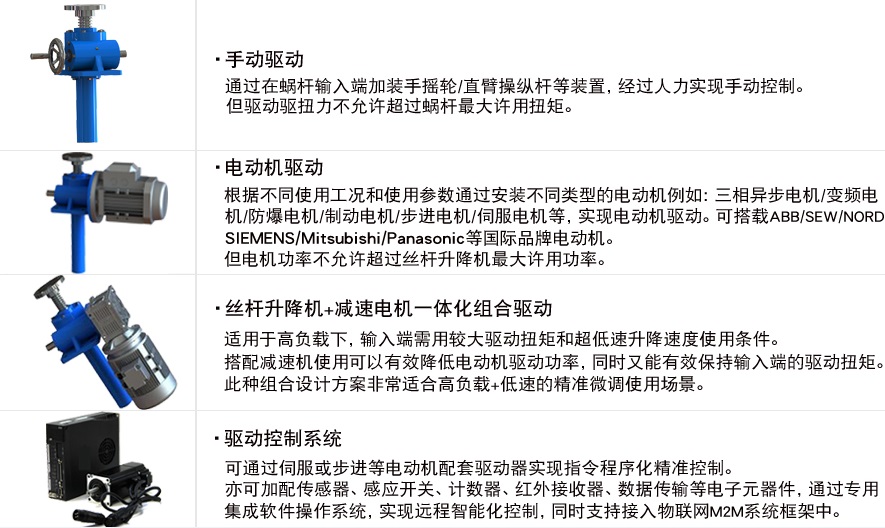

三、产品驱动控制方式

---

四、产品主要性能参数

---

 1.最大许用功率是在环境温度为20°C，工作持续率为20%h，蜗杆转速为1500r/min的条件参数下。

 2.总效率为油脂润滑条件下的参数。

 3.工作环境温度-20°C~+80°C。

 4.在静止状态一般可以自锁。

五、产品应用结构范围

---

1.生产流水线中的提升、位移、夹紧、翻转等执行装置。

2.冶金设备中装置及夹紧，提升和翻转装置。

3.车辆制造业的举车机、柔性工装及焊接升降机等。

4.光伏产业单晶硅、多晶硅铸锭炉的升降装置及太阳能发电跟踪装置。

5.航空航天、国防军事、天文望远镜等遥控执行装置。

6.升降舞台升降装置。

7.造船、水利、食品及仓储、铸造等行业、医疗机械、木工机械、食品机械的各种执行机构。

8.立车和龙门等机床上的提升装置。

六、产品性能优点

1.静载自锁：梯形丝杆具有自锁功能，没有制动装置也可保持自锁状态。受较大振动冲击负荷时，自锁有失效风险需加制动。

2.低速、低频率：主要用于大负荷、低速与无需频繁工作的场所。

3.产品结构模块化：产品结构紧凑，模块化，可简单连接各种辅助附件和驱动源。

4.环保低噪：产品运行噪音小、采用润滑脂润滑，无泄漏。

5.安装结构多变：可支持横向、纵向、角度倾斜等各种安装结构。

6.材质可选：根据不同使用环境，丝杆可选用不锈钢、40CrMoTi、40CrMo、20CrMo等低碳合金钢材料，提升机械性能。

7.产品智能化：产品可通过安装各种元器件和驱动控制系统，实现自动化智能控制。

8.使用寿命长：产品内部核心部件蜗轮可采用铝青铜或锡青铜等高耐磨性材料，直接提升产品使用寿命。
