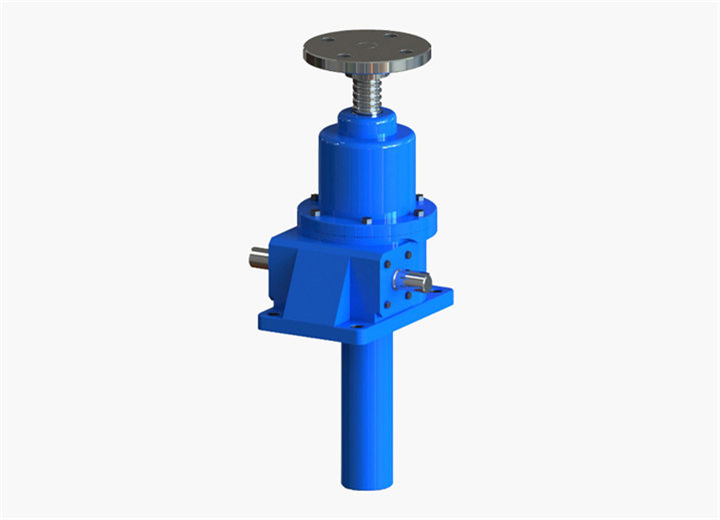

JWB滚珠丝杆升降机

所属类别:丝杆升降机

产品规格:
JWB010-JWB025-JWB050-JWB100-JWB150-JWB200-JWB300-JWB5...

所属品牌:KOMAD 制造商:科迈德传动公司

详细内容

一、产品概述及性能


JWB系列蜗轮滚珠丝杆升降机适用于高速、高频和高性能的装置中,主要构件为精密滚珠丝杆副与高精度蜗轮蜗杆副。产品运用滚动摩擦,提高了整机效率,只需很小的驱动源,就可以产生很大的推力。滚珠丝杆升降机按照国标GB/T17587.3-1998及应用实例,滚珠丝杆是将回转运动转化成直线运动或将直线运动转化为回转运动的理想产品,性能优良,具有传动效率高、定位精准等特点。产品通过蜗轮传动丝杆完成提升、下降、推进、翻转等动作功能,主流驱动源可分为电动机  , 驱动和手动驱动,也支持液压、气动等其它驱动方式。电动机驱动可实现定速驱动和调速驱动,同时支持搭载高精密伺服驱动控制系统,可按照设定程序指令完成精准控制,实现智能传动 “ Intelligent transmission system  ”工作系统。产品标准承载能力范围从10KG~50t,最高输入转速1500r/min,允许最大提升速度3.75m/min,工作环境温度-20~100C°之间,滚珠丝杆工作行程长度可按客户要求制造


二、产品结构和装配形式




三、产品驱动控制形式




四、产品主要性能参数


产品型号

JWB010

JWB025

JWB050

JWB100

JWB150

JWB200

JWB300

JWB500

最大起升力/拉力KN

9.80 24.5 49.0 98.0 147 196 294 490
丝杆规格mm 20×5
25×10
40×10
50×10
50×20
63×10 80×20
100×24
丝杆底径mm 17.5 21.133 34.91 44.91 44.91 57.91 72.466 87
传动比(H高速) 5 6 6 8 8 8 10.66 10.66
传动比(L低速) 20 24 24 24 24 24 32 32
综合效率(H高速)% 61 62 64 63 63 62 56 60
综合效率(L低速)%
34 35 39 43 43 41 34 38
最大容许输入功率(H高速)KW 0.54 1.3 2.2 3.6 4.0 5.5 8.9 13.3
最大容许输入功率(L低速)KW
0.27 0.63 1.0 1.9 2.1 2.8 4.1 6.5
空载扭矩N.M 0.29 0.62 1.37 1.96 2.65 3.92 9.81 19.6
容许输入轴扭矩N.M 19.6 49.0 153.9 292.0 292.0 292.0 735.0 1372.0
最大载荷所需输入轴扭矩(H高速)N.M 2.8 9.0 21.5 39.1 77.0 104.5 169.6 317.5
最大载荷所需输入轴扭矩(L低速)N.M
1.4 4.3 9.6 20.4 39.6 54.2 98.5 177.9
输入每转丝杆/螺母轴向位移量(H高速)mm 1 1.66 1.67 1.25 2.5 1.25 1.88 2.25
输入每转丝杆/螺母轴向位移量(L低速)mm
0.25 0.42 0.42 0.42 0.83 0.42 0.63 0.75
最大载荷容许输入轴回转速度(H高速)r/min 1500 1400 1000 890 500 500 500 400
最大载荷容许输入轴回转速度(L低速)r/min
1500 1400 1000 890 500 500 400 350
最大载荷丝杆回转扭矩N.M 8.7 34.7 86.7 208.2 416.3 555.1 1040.9 2081.7
保持扭矩(H高速)N.M 1.27 4.31 10.78 19.6 39.2 51.0 68.6 140.1
保持扭矩(L低速)N.M
0.26 0.91 2.4 5.8 11.8 15.0 19.5 41.2





















*最大载荷所需输入扭矩包括无负荷空载扭矩的数值。


五、产品应用结构范围


1.生产流水线中的提升、位移、夹紧、翻转等执行装置。

2.冶金设备中装置及夹紧,提升和翻转装置。

3.车辆制造业的举车机、柔性工装及焊接升降机等。

4.光伏产业单晶硅、多晶硅铸锭炉的升降装置及太阳能发电跟踪装置。

5.航空航天、国防军事、天文望远镜等遥控执行装置。

6.升降舞台升降装置。

7.造船、水利、食品及仓储、铸造等行业、医疗机械、木工机械、食品机械的各种执行机构。

8.立车和龙门等机床上的提升装置。


六、产品性能优点


1.高速、高频率:JWB滚珠丝杆升降机适用于高速、高频率和高性能的装置设备中。

2.效率高:应用滚动摩擦技术,提高了整机效率,只需很小的驱动源就可以产生很大的推力。

3.高速化:与普通梯形丝杆相比,速度有很大的提高,能轻松而高速的运转。

4.产品结构模块化:产品结构紧凑,模块化,可简单连接各种辅助附件和驱动源。

5.环保低噪:产品运行噪音小、采用润滑脂润滑,无泄漏。

6.安装结构多变:可支持横向、纵向、角度倾斜等各种安装结构。

7.产品智能化:产品可通过安装各种元器件和驱动控制系统,实现自动化智能控制。

8.使用寿命长:采用高质量的滚珠丝杆,使其工作寿命提高3倍以上。

注:滚珠丝杆本身无自锁功能,需外加制动装置或选择带有制动的驱动源。



·产品详细参数资料、产品选型、CAD外形图或三维数模、方案设计等,可联系我司销售工程师提供服务。

·销售工程师:18753457975(孙工)

·销售工程师:15345451322(刘工)

所属品牌:KOMAD 制造商:科迈德传动公司
