KNG中心传动浓缩池浓密机减速机
  • KNG中心传动浓缩池浓密机减速机

KNG中心传动浓缩池浓密机减速机

所属类别:刮泥机减速机

产品规格:
KNG30-KNG60-KNG80-KNG100-KNG130-KNG160-KNG200

详细内容

一、产品概述


       KNG系列中心传动浓密池浓缩机减速机,是科迈德公司自主设计研发的一款主要应用于城市水厂、城镇污水处理厂、化工、轻纺、冶金等行业的污水处理工程中排泥机械的高端配套产品。中心传动浓密机通过减速驱动装置和悬挂式组件的传动,由刮板将污泥刮集到中心集泥槽,依靠静水压力或排泥泵排出池外。采用中间进水和排泥,周边排水,保证水流均匀。

       KNG系列中心传动浓缩池浓密机减速机主要由立式齿轮箱、手动提升装置机构、提升驱动手轮、驱动减速电机、中间联轴器、PLC集成控制箱、传动连接组件、防护罩、基架、转动主轴、过电流保护器、功能型传感器等部件组成。产品的机械性能和功能全部支持PLC集成控制的指示命令,可做到全自动化运行工作,产品运行工作状态中,可实现远程监测、报警、自检、自调节等智能化功能。产品为低速输出传动装置,输出扭矩大、噪音低、运行平稳、无泄漏,属于高效节能型明星产品。

       KNG系列中心传动浓缩池浓密机减速机由行星减速电机或斜齿轮减速电机驱动主蜗轮箱来实现低速大扭矩运转工作,两者中间通过弹性注销联轴器或过扭离合器组件直联传动,中间结转效率高、耐冲击、 主整机运行更稳定。该产品主要用于各种浓缩池、浓密罐等浓缩处理工艺专用配套产品。蜗轮箱核心部件大蜗轮采用锡青铜材质,蜗轮耐磨性更高,在高负荷、工作制较长的恶劣使用环境下,整机使用寿命更长。

       该产品可根据不同的使用场景和使用环境,选择不同的功能配置,产品适用处理池池径范围1米-30米,支持特殊非标准化产品定制。


二、产品主要性能参数


序号 1 2 3 4 5 6 7
产品型号 KNG30 KNG60 KNG80 KNG100 KNG130 KNG160 KNG200
模数m 6 8 10 10 12 10 11
中心距a 147 200 240 350 420 460 500
蜗轮箱传动比i 20/40 20/40 40 60 60 80 80
额定输入功率KW 0.55 0.75 0.75 1.5 1.5 1.5 3
额定输出扭矩N.M 2400/2500 4500/4700 7500/8000 16500/19000 27000 35000 46000/51000
提升净高度mm 150 250 250 250 250 250 250
过载控制方式 OCP OCP OCP OCP OCP OCP OCP
过载系数OC 0.95 0.95 0.95 0.95 0.9 0.9 0.9
支持工作时限h/d 24 24 24 24 24 24 24
工况系数fAh 1.5-2 1.5-2 1.5-2 1.5-2 1.5-2 1.5-2 1.5-2
刮耙提升方式 ST ST ST
ST
ST
ST
ST
主轴允许回转时长区间S 10S~15S 10S~15S 10S~15S 10S~20S 10S~20S 10S~20S 10S~25S
机械能转化率均值ECE 1:2.8 1:2.8 1:2.8 1:2.9 1:2.9 1:3

1:3

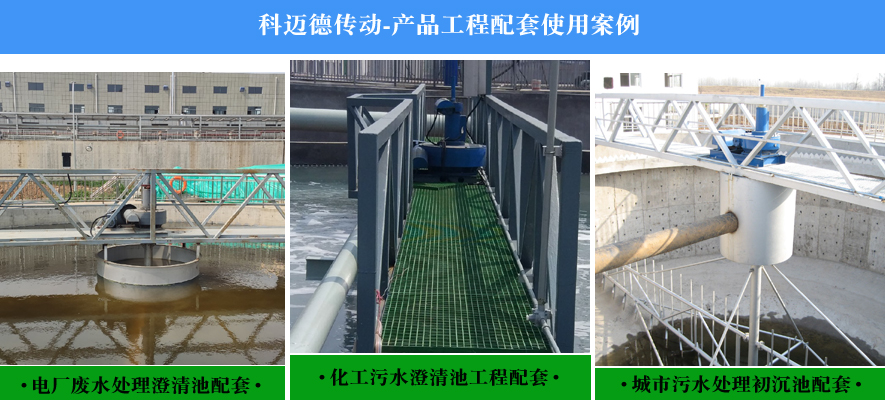

三、产品使用案例



四、产品性能优点


1.设备采用多级减速组合传动,扭矩逐层递增,终端输出扭矩大、机械性能可靠。

2.核心部件立式蜗轮箱箱体,采用密闭式设计,无泄漏,环保洁净。

3.设备属于低速输出传动装置,噪音低、运行平稳。

4.比传统的同类型产品结构更紧凑,安装简便。

5.设备配备AOC全自动过载保护机制,可以更大限度的保护设备的安全运行

6.输出主轴与刮耙主轴采用法兰式对接连接,拆装方便,易维护。

7.设备可以配备传感器、数据屏显、远程终端控制等辅件,使用控制方式更智能化。

8.设备采用新一代高效电机驱动,产品高效节能,避免了过多的能源浪费,大大降低了客户的使用成本。



·产品详细参数资料、产品选型、CAD外形图或方案设计等,可联系我司销售工程师提供服务。

·销售工程师:18753457975(孙工)

·销售工程师:15345451322(刘工)

所属品牌:KOMAD 制造商:科迈德传动公司
